Двухтрубные канальные четырехрядные фанкойлы MDVFN 30Па
MDVFN-200D304E

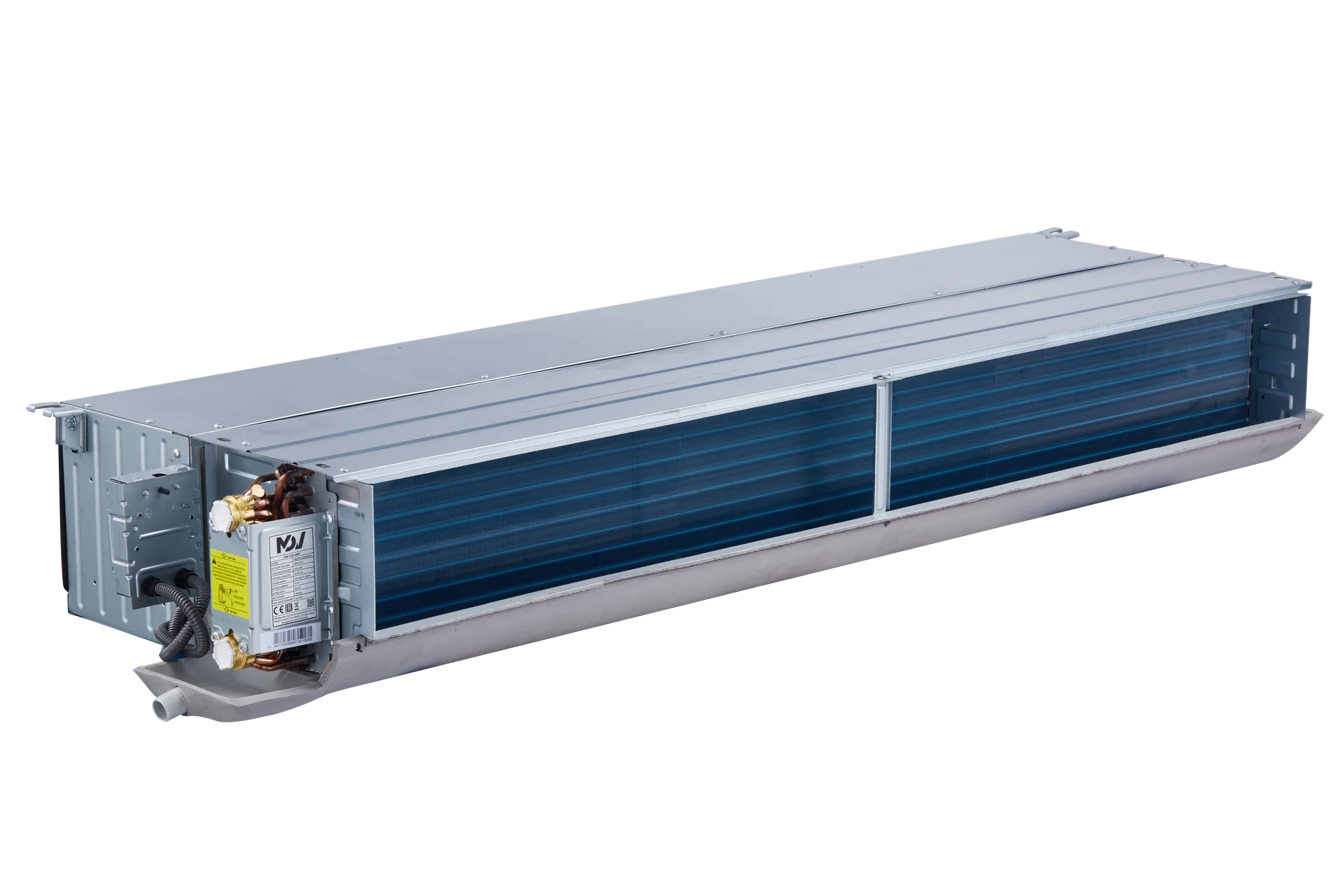

Изображения серии
Представленные изображения относятся к модели MDVFN-200D304E из данной серии. Другие модели серии могут иметь незначительные внешние отличия.
Сравнение серии "Двухтрубные канальные четырехрядные фанкойлы MDVFN 30Па" (10 моделей)
| Характеристика | MDVFN-200D304E | MDVFN-300D304E | MDVFN-400D304E | MDVFN-500D304E | MDVFN-600D304E | MDVFN-700D304E | MDVFN-800D304E | MDVFN-1000D304E | MDVFN-1200D304E | MDVFN-1400D304E |
|---|---|---|---|---|---|---|---|---|---|---|
| Расход теплоносителя (нагрев), м³/ч | 0,5/0,41/0,3 | 0,7/0,52/0,37 | 0,9/0,61/0,46 | 1,06/0,88/0,58 | 1,2/0,98/0,66 | 1,33/0,93/0,68 | 1,64/1,38/0,87 | 1,82/1,61/1,24 | 2,2/1,83/1,29 | 2,78/2,28/1,57 |
| Расход воздуха (Выс./Ср./Низк.), м³/ч | 330/275/187 | 510/355/219 | 680/397/269 | 850/642/346 | 1020/729/412 | 1170/669/460 | 1350/1023/555 | 1540/1210/825 | 2040/1530/1020 | 2380/1758/1190 |
| Вес брутто, кг | 16 | 18,5 | 23 | 23 | 25 | 26,5 | 32 | 32 | 40,5 | 44,5 |
| Номинальная потребляемая мощность (охлаждение) (Выс./Ср./Низк.), Вт | 43/38/31 | 56/42/36 | 69/49/43 | 97/76/63 | 104/76/60 | 116/89/77 | 140/119/93 | 156/135/114 | 177/149/128 | 242/205/166 |
| Холодопроизводительность (Выс./Ср./Низк.), кВт | 2,8/2,27/1,69 | 3,8/2,91/2,06 | 5,2/3,46/2,61 | 6,15/5,02/3,18 | 7/5,59/3,75 | 7,65/5,28/3,89 | 9,4/7,91/4,96 | 10,25/8,98/6,91 | 12,65/10,43/7,18 | 15,85/12,96/8,86 |
| Падение давления воды в теплообменнике (охлаждение), кПа | 35,9/28/18,1 | 43,3/27,4/17 | 38,9/20,2/12,3 | 52,2/37,7/17,7 | 74,9/52,2/26,1 | 42,9/22,2/13,2 | 71,3/51,8/23,2 | 78,5/64,2/41,9 | 54,1/40,2/23,6 | 88,9/64,2/35,3 |
| Размер, ширина, мм | 632 | 773 | 908 | 908 | 1003 | 1178 | 1368 | 1368 | 1658 | 1898 |
| Расход теплоносителя (охлаждение), м³/ч | 0,47/0,41/0,3 | 0,7/0,52/0,37 | 0,89/0,61/0,46 | 1,06/0,88/0,57 | 1,2/0,98/0,66 | 1,33/0,92/0,69 | 1,64/1,38/0,87 | 1,82/1,61/1,24 | 2,2/1,83/1,29 | 2,78/2,28/1,57 |
| Вес нетто, кг | 13,5 | 16 | 18,5 | 19 | 20,5 | 22,5 | 27,5 | 27,5 | 33,5 | 39 |
| Падение давления воды в теплообменнике (нагрев), кПа | 30,6/22,8/15 | 35,5/22,7/14,4 | 30,2/15,3/9,3 | 42,3/30,4/14,3 | 63,5/44,1/22 | 32,8/17,1/10 | 55,7/62/18 | 63,2/51,6/34,1 | 44,7/33,2/19,6 | 74,9/53,7/28,8 |
| Уровень шума (Выс./Ср./Низк. скорость), дБ(А) | 38/33/27 | 40,5/34,5/27,5 | 41,5/34,5/26 | 45/42/32,5 | 45/41/32 | 45,5/38/32 | 44,5/41,5/34 | 47,5/44,5/39,5 | 48/44/35,5 | 49,5/44,5/36 |
| Теплопроизводительность (Выс./Ср./Низк.), кВт | 4,35/3,38/2,31 | 5,8/4,32/2,8 | 7,85/4,93/3,42 | 9,7/7,32/44,28 | 11,3/8,61/5,27 | 12,3/8/5,68 | 14,75/12,05/7,08 | 17,35/13,72/9,94 | 20,35/15,85/10,1 | 25,15/19,55/12,24 |
