Двухтрубные канальные четырехрядные фанкойлы MDVFN 50Па
MDVFN-200D504E
Изображения серии

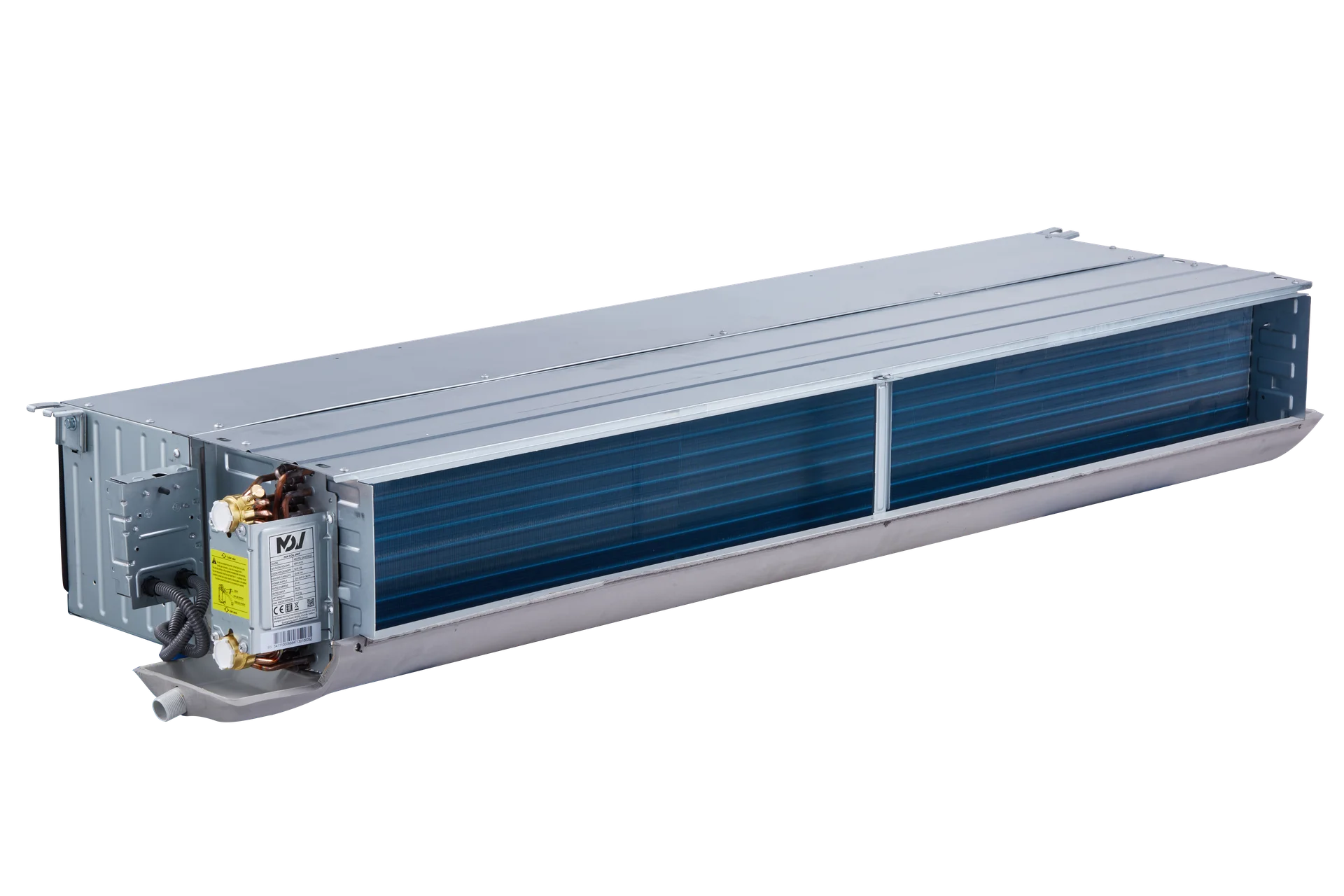

Представленные изображения относятся к модели MDVFN-200D504E из данной серии. Другие модели серии могут иметь незначительные внешние отличия.
Сравнение серии "Двухтрубные канальные четырехрядные фанкойлы MDVFN 50Па" (10 моделей)
| Характеристика | MDVFN-200D504E | MDVFN-300D504E | MDVFN-400D504E | MDVFN-500D504E | MDVFN-600D504E | MDVFN-700D504E | MDVFN-800D504E | MDVFN-1000D504E | MDVFN-1200D504E | MDVFN-1400D504E |
|---|---|---|---|---|---|---|---|---|---|---|
| Вес нетто, кг | 13,5 | 16 | 18,5 | 19 | 20,5 | 22,5 | 27,5 | 27,5 | 35,5 | 39 |
| Вес брутто, кг | 16 | 18,5 | 23 | 23 | 25 | 26,5 | 32 | 32 | 40,5 | 44,5 |
| Расход теплоносителя (нагрев), м³/ч | 0,43/0,33/0,28 | 0,59/0,43/0,33 | 0,83/0,59/0,37 | 0,96/0,72/0,43 | 0,96/0,72/0,43 | 1,3/1,03/0,8 | 1,5/1,22/0,81 | 1,67/1,56/1,26 | 2,21/1,73/1,42 | 2,67/2,21/1,69 |
| Теплопроизводительность (Выс./Ср./Низк.), кВт | 4,2/2,67/2,11 | 5,4/3,45/2,41 | 7,8/4,93/2,66 | 9/6,06/3,12 | 10,5/6,76/3,43 | 12,5/9,11/6,8 | 14,9/11,51/7,09 | 16,5/14,72/11,6 | 21/15,43/9,23 | 24,8/19,65/14,62 |
| Уровень шума (Выс./Ср./Низк. скорость), дБ(А) | 39/36/24,5 | 42/37,5/32,5 | 43/38,5/33 | 44/39,5/32 | 45/41,5/33 | 46/42,5/37 | 47,5/43,5/35 | 48/46/43,5 | 49/46/42 | 50/47/42,5 |
| Размер, ширина, мм | 632 | 773 | 908 | 908 | 1003 | 1178 | 1368 | 1368 | 1658 | 1898 |
| Падение давления воды в теплообменнике (нагрев), кПа | 23,8/14,9/11,4 | 26,7/15,6/9,9 | 26,9/14,9/6,7 | 34,6/21,1/8,5 | 56,3/30,4/11,9 | 32,2/21,2/13,7 | 49,5/34,5/16,8 | 55/48,6/33,4 | 45,9/30,2/13,6 | 71,3/51,1/32 |
| Номинальная потребляемая мощность (охлаждение) (Выс./Ср./Низк.), Вт | 49/43/33 | 62/47/39 | 75/63/53 | 89/67/54 | 110/84/68 | 118/107/93 | 141/120/97 | 184/157/133 | 241/196/166 | 248/218/201 |
| Расход воздуха (Выс./Ср./Низк.), м³/ч | 320/223/185 | 480/322/237 | 650/546/294 | 740/546/294 | 900/622/331 | 1120/829/611 | 1200/940/580 | 1450/1296/996 | 1800/1358/792 | 2100/1728/1254 |
| Падение давления воды в теплообменнике (охлаждение), кПа | 30,4/18,5/11,5 | 34,3/19,3/11,5 | 34,6/18,8/7,5 | 44,5/27,2/9,8 | 66,7/36,3/14,3 | 41,2/27,3/17 | 63,3/44,3/21 | 70,2/62/42,8 | 56/37/16,1 | 49,9/30,2/13,6 |
| Холодопроизводительность (Выс./Ср./Низк.), кВт | 2,6/1,9/1,5 | 3,5/2,52/1,94 | 5/3,45/2,17 | 5,7/4,2/2,49 | 6,7/4,61/2,82 | 7,8/5,98/4,66 | 9,3/7,14/4,73 | 10,3/9,08/7,33 | 13/10,11/6,42 | 15,4/12,88/9,86 |
| Расход теплоносителя (охлаждение), м³/ч | 0,43/0,33/0,26 | 0,59/0,43/0,33 | 0,83/0,59/0,37 | 0,96/0,72/0,43 | 1,12/0,79/0,48 | 1,3/1,03/0,8 | 1,5/1,22/0,81 | 1,67/1,56/1,26 | 2,21/1,73/1,1 | 2,67/2,21/1,69 |
