Наружные блоки серии Atom
MDV-V12WDHN1(At)

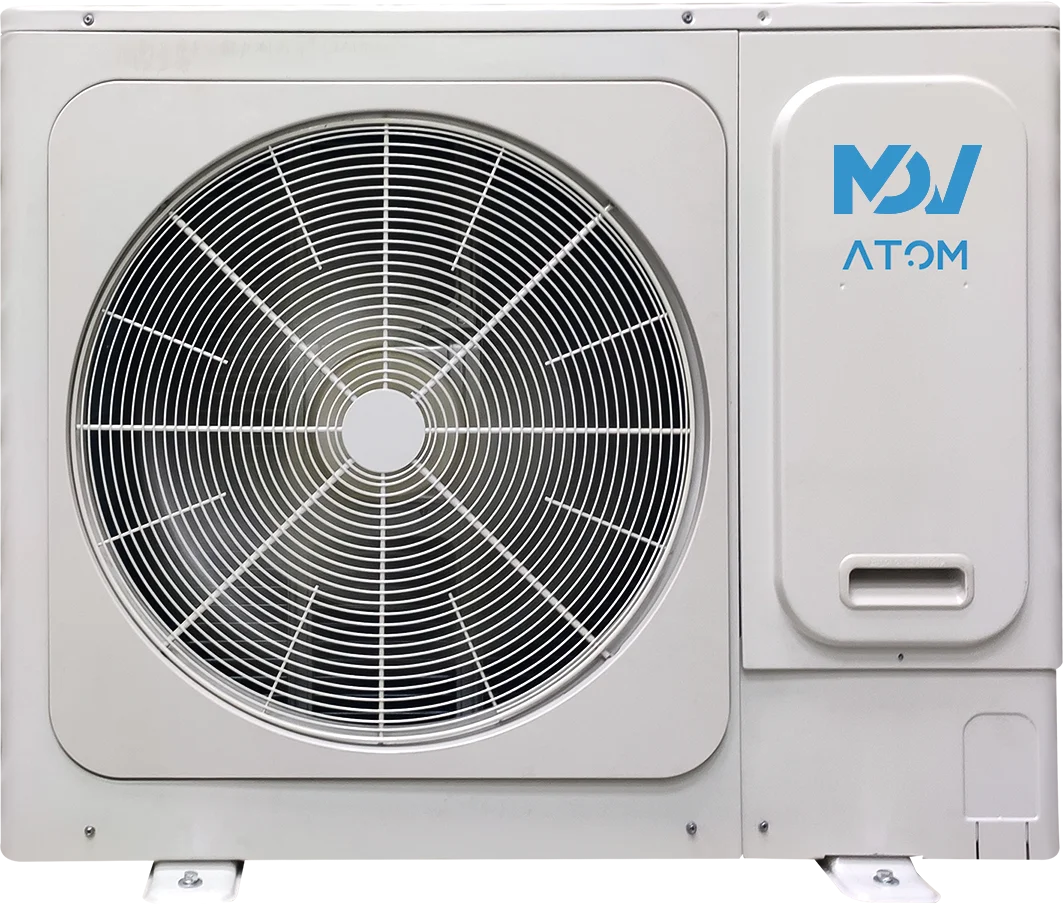

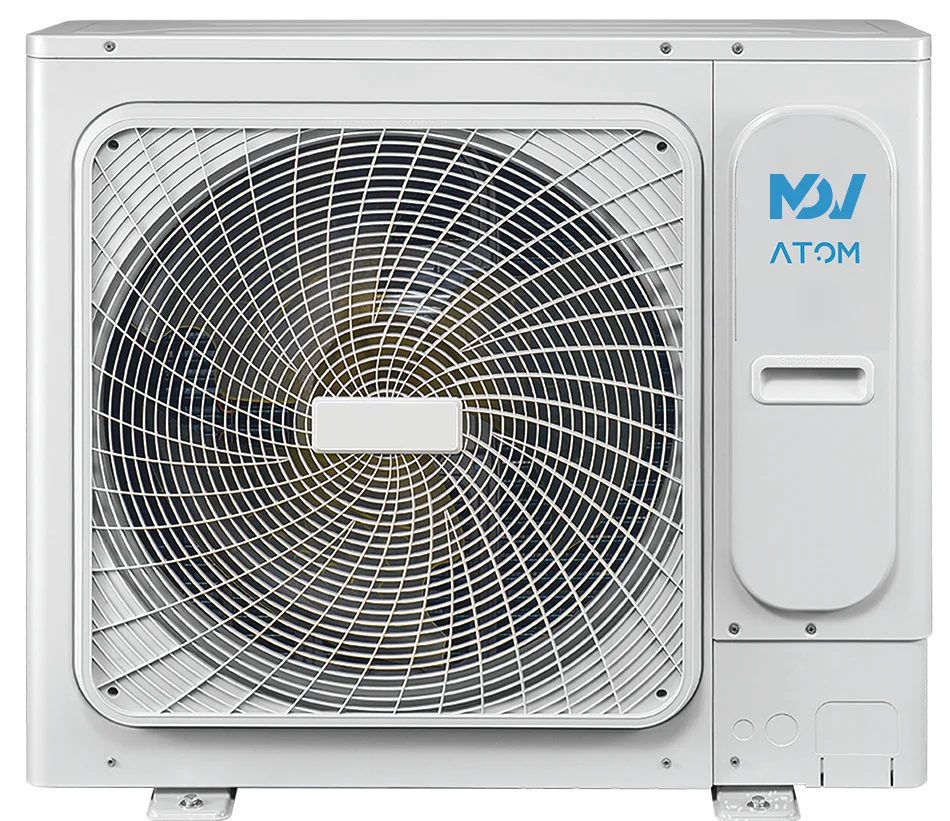

Изображения серии
Представленные изображения относятся к модели MDV-V12WDHN1(At) из данной серии. Другие модели серии могут иметь незначительные внешние отличия.
Сравнение серии "Наружные блоки серии Atom" (10 моделей)
| Характеристика | MDV-V12WDHN1(At) | MDV-V18WDHN1(At) | MDV-V21WDHN1(At) | MDV-V28W/DHN1(At) | MDV-V36W/DHN1A(At) | MDV-V42W/DHN1A(At) | MDV-V48W/DHN1(At) | MDV-V56W/DHN1(At) | MDV-V60W/DHN1(At) | MDV-V68W/DHN1(At) |
|---|---|---|---|---|---|---|---|---|---|---|
| Холодопроизводительность, кВт | 3,50 | 5,30 | 6,20 | 8,00 | 10,00 | 12,00 | 14,00 | 15,50 | 17,50 | 20,00 |
| Теплопроизводительность, кВт | 3,80 | 5,80 | — | 9,00 | 12,00 | 14,00 | 16,00 | 18,00 | 19,50 | 21,00 |
| Уровень шума, дБ(A) | 53,0 | 54,0 | 54,0 | 54,0 | 54,0 | 56,0 | 56,0 | 56,0 | 57,0 | 59,0 |
| Размер наружного блока, ширина, мм | 795 | 795 | 795 | 910 | 950 | 950 | 950 | 950 | 1040 | 979 |
| Номинальная потребляемая мощность (охлаждение), кВт | 0,94 | 1,47 | 1,85 | 2,1 | 2,66 | 3,31 | 3,97 | 4,87 | 6,12 | 4 |
| Размер наружного блока, глубина, мм | 365 | 365 | 365 | 426 | 440 | 440 | 440 | 440 | 865 | 400 |
| Длина труб (L), актуальная, м | 25 | 25 | 35 | 45 | 45 | 60 | 60 | 60 | 80 | |
| Размер наружного блока в упаковке, ширина, мм | 915 | 915 | 915 | 1045 | 1025 | 1025 | 1025 | 1025 | 1120 | 1080 |
| Максимальный потребляемый ток, А | 10 | 16,3 | 16,3 | 21,25 | 28,75 | 35 | 40 | 40 | 40 | |
| Вес нетто, наружный блок, кг | 35 | 35 | 35 | 49 | 59,5 | 63 | 75 | 77,5 | 90,5 | 103 |
| Размер наружного блока, высота, мм | 555 | 555 | 555 | 712 | 840 | 840 | 840 | 840 | 410 | 1327 |
| Размер наружного блока в упаковке, глубина, мм | 420 | 420 | 420 | 485 | 510 | 510 | 510 | 510 | 560 | 435 |
| Нижний диапазон рабочих температурных границ, нагрев, °C | -15 | -15 | -15 | -15 | -15 | -15 | -15 | -15 | -15 | -20 |
| Общая длина труб, актуальная, м | 50 | 50 | 50 | 65 | 65 | 100 | 100 | 130 | 200 | |
| Размер наружного блока в упаковке, высота, мм | 610 | 610 | 610 | 810 | 950 | 950 | 950 | 950 | 865 | 1435 |
| Максимальный перепад по высоте между внутренними блоками, м | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 8 | |
| Максимальное количество подключаемых внутренних блоков | 1 ~ 3 | 1 ~ 3 | 1 ~ 3 | 1 ~ 4 | 1 ~ 6 | 1 ~ 7 | 1 ~ 8 | 1 ~ 9 | 1 ~ 9 | 1 ~ 12 |
| Нижний диапазон рабочих температурных границ, охлаждение, °C | -5(15*) | -5(15*) | -5(15*) | -5 | -5 | -5 | -5 | -5 | -5 | -15 |
| Номинальная потребляемая мощность (нагрев), кВт | 0,88 | 1,35 | 1,41 | 2,04 | 3,15 | 3,64 | 3,98 | 4,82 | 5,57 | 5 |
| Рекомендуемый автомат, А | 16 | 20 | 25 | 32 | 40 | 40 | 40 | 40 | ||
| Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок ниже), м | 10 | 10 | 10 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Суммарная мощность подключаемых внутренних блоков, % | 45 ~ 130% | 45 ~ 130% | 45 ~ 130% | 45 ~ 130% | 45 ~ 130% | 45 ~ 130% | 45 ~ 130% | 45 ~ 130% | 45 ~ 130% | 60 ~ 130% |
| Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок выше), м | 10 | 10 | 10 | 20 | 20 | 30 | 30 | 30 | 30 |
